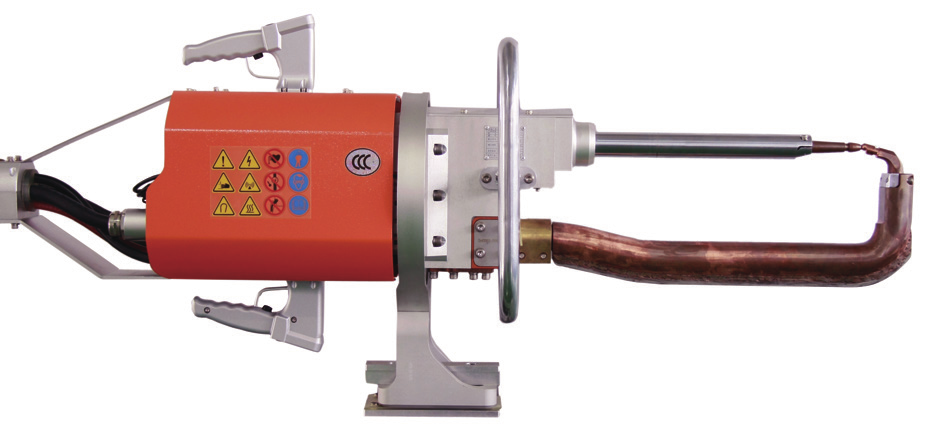

C TYPE-WELDING CLAMP

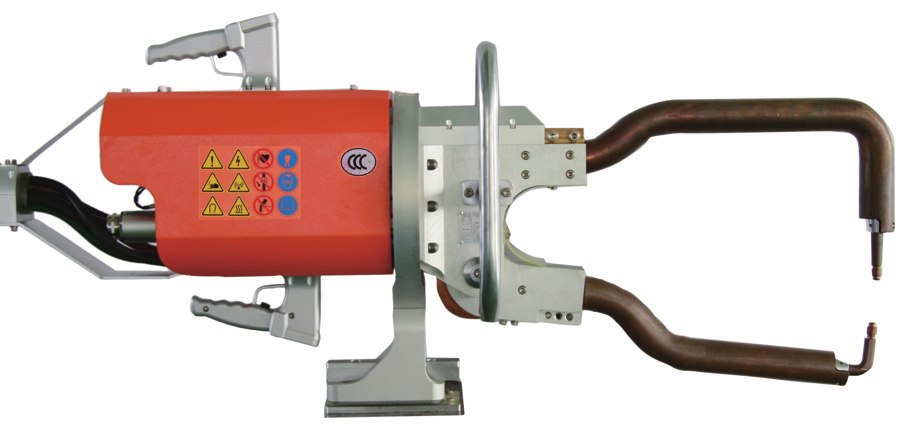

X型一體化焊鉗
X TYPE-WELDING CLAMP
一萬赫茲逆變直流懸掛點焊機
10KHZ SELF ADAPTIVE INVERTER DC SUSPENSION SPOT WELDER
一萬赫茲頻率的逆變直流點焊機是我公司研制生產的一種全新的電阻焊機。該產品采用目前世界上
最先進的高頻逆變技術、全橋軟開關技術和DSP數字控制技術；輸出頻率一萬赫茲。具有變壓器體積
小、輸出功率大、焊接成型好、焊接飛濺少、控制精度高等特點。本產品共獲得國內發明專利四項，實
用新型專利十五項，軟件著作權證書三項，國際發明專利兩項，另有兩項國際發明專利正在接受專利指
定國的審查。
該產品有以下特點：
1、采用IGBT逆變技術，一萬赫茲的頻率，使變壓器的體積減小、重量減輕，更節能省電。
2、采用DSP控制技術，對焊接時間和焊接電流的控制精度大大提高，焊接性能更加穩定，焊接質量
更加可靠。
3、采用直流焊接，排除了電感抗，避免了因電流幅值過大而產生的飛濺，焊點成型更好，更適合于
對有色金屬等特殊材料的焊接。
4、在焊接多層鍍鋅鋼板和高強度鋼板時，不但焊點質量好，而且可以做到基本無飛濺。
該產品已經在上海大眾的途觀縱梁、A-plus項目和yeti項目；神龍汽車的G25改造項目和G95改造
項目；一汽大眾的捷達項目和速騰備件項目、寶來項目、青島項目；一汽海馬、東風乘用車、華瑞汽
車、北汽福田、陜汽通家、比亞迪等多個汽車項目所采用，并且都是用來焊接高強度鋼板、多層鋼板和
鋁板。
主要參數表 TECHNICAL DATA |
||||
參數 PARAMETERS |
||||
型號 |
BD3-75 |
BD3-100 |
BD3-130 |
BD3-170 |
輸入電壓 U 1N （V） |
380VAC±10% |
380VAC±10% |
380VAC±10% |
380VAC±10% |
空載直流輸出電壓 U 2d （V） |
8.7 |
8.7 |
10.3 |
10.5 |
連續輸出電流 I 2P （kA） |
4.7 |
6.3 |
6.7 |
8.9 |
持續視在功率 S p （kVA） |
34 |
45 |
58 |
77 |
額定視在功率 S 20 （kVA） |
75 |
100 |
130 |
171 |
額定特續率 X（%） |
20 |
20 |
20 |
20 |
變壓器初次級變比 N |
60 |
60 |
50 |
50 |
絕緣耐熱等級 |
F |
F |
F |
F |
短路輸出電流 I 2cc （kA） |
13 |
16 |
19 |
25 |
防護等級（變壓器一次） |
IP54 |
IP54 |
IP54 |
IP54 |
額定水流量 Q（L/min） |
12 |
13 |
14 |
16 |
額定水流壓力差 △P（MPa） |
0.15 |
0.15 |
0.15 |
0.15 |
焊鉗重量 M（kg） |
80 |
90 |
100 |
110 |
額定負載電流 I 2R （kA） |
10 |
13 |
15 |
19.5 |
