1-2KHZ 自適應直流懸掛點焊機
詳情

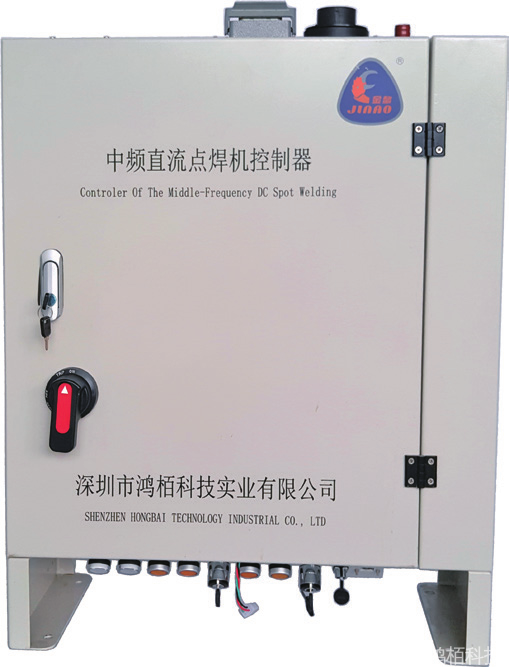

中頻焊鉗控制箱
HOLLOW ELECTRIC WELDING CONTROLLER
一千赫茲—兩千赫茲頻率的逆變直流點焊機,焊接的響應 速度為(0.5ms),比工頻(10ms)快20倍,提高了加熱速 度,減少了焊接時間。其輸出電流近似于直流,熱量集中,塑 性環成型好,焊接飛濺大大降低。焊點的焊核一致性好。該點 焊機采用了全數字電源并采用了高速DSP微處理器,信息處理 能力強;控制系統中增加了自適應功能,、自適應空間大,一 把焊鉗在一個工位可適應于不同厚度板材的焊接需求,擁有寬 廣的應用領域,可適應普通冷軋板、鍍鋅板、熱成型鋼板、高 強度板以及鋁板的焊接。
該產品的技術創新點在于:
1、變壓器體積小,重量輕,不但實現了變壓器和焊鉗的一體化,也有 利于減輕機器人焊鉗的整體重量。
2、焊機控制器增加自適應系統,一把焊鉗可以在同一工位焊接多種不 同厚度的焊點。
3、焊鉗伺服電動缸可采用本公司研制的中空電機,也可以采用由機器 人廠家提供電機的電動缸。 中空電機采用行星滾柱絲杠,其使用壽命是普通滾珠絲杠的5-10倍。 我公司生產的電動缸結構設計合理,噪音低,剛性強,使用壽命長,維護 簡單,還可以減輕焊鉗重量和體積。
4、獲得多項外觀專利的機器人焊鉗本體,采購航空鋁加工,剛性好,
強度高,變形量小,對提高焊接質量,起到了很好的保障作用。
5、焊接主機與機器人通訊可適用多種通訊協議,也可根據用戶要求,
配置個性化通訊模塊。
6、焊鉗可與本公司生產的工業機器人連接,也可以與發那科、安川、
庫卡、ABB、新松、埃夫特、廣州數控等國內外各種機器人連接。
主要參數表 TECHNICAL DATA
規格型號 技術參數 |
DB3-80 |
DB3-105 |
DB3-135 |
DB3-175 |
備注 |
輸入電壓 U 1N(V) |
380VAC ±10% |
380VAC ±10% |
380VAC ±10% |
380VAC ±10% |
|
空載直流輸出電壓U 2d(V) |
8.7 |
8.7 |
9.7 |
9.7 |
參考 |
連續輸出電流I 2P(kA) |
4.5 |
5.8 |
6.7 |
8.7 |
|
持續視在功率S P(kVA) |
36 |
47 |
60 |
78 |
|
額定視在功率S 20(kVA) |
81 |
105 |
135 |
176 |
|
額定持續率X(%) |
20 |
20 |
20 |
20 |
|
變壓器初次級變比N |
60 |
60 |
54 |
54 |
|
絕緣耐熱等級 |
F |
F |
F |
F |
|
短路輸出電流I 2CC(kA) |
13 |
16 |
19 |
25 |
參考 |
防護等級(變壓器一次) |
IP54 |
IP54 |
IP54 |
IP54 |
|
額定水流量Q(L/min) |
12 |
13 |
14 |
16 |
|
額定水流壓力差 |
0.15 |
0.15 |
0.15 |
0.15 |
|
焊鉗重量m(kg) |
80 |
90 |
100 |
110 |
參考 |
額定負載電流I 2R(kA) |
10 |
13 |
15 |
19.5 |
參考 |
