汽車究竟是如何生產出來的？揭秘汽車制造四大工藝

汽車是現代工業的產物，每天載著我們奔走在世界各地。隨著技術的進步，工業水平的發展，汽車越來越先進，集各種高科技于一身。大家有時可能會好奇：汽車究竟是如何生產出來的？

今天就來為大家揭秘：汽車制造的四大工藝。

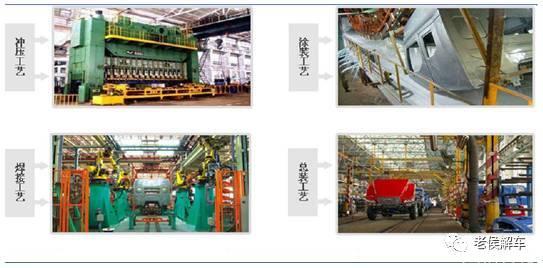

汽車制造業的工藝工作主要有沖壓工藝、焊裝工藝、涂裝工藝、總裝工藝，也就是人們俗稱的汽車“四大工藝”。

1沖壓工藝

沖壓是所有工序的第一步，每一個工件一般要通 過幾個工序來完成。 沖壓成形由沖壓機床和模具實現。

沖壓三要素：板材、模具、設備

沖壓板材

一般采用低碳鋼，車身的骨架件和覆蓋件多用鋼板沖壓而成，車身專用鋼板具有深拉延時不易產生裂紋的特點。根據車身不同的位置，一些要防止生銹的部位使用鍍鋅鋼板，例如翼子板、車頂蓋等；一些承受應力較大的部位使用高強度鋼板，例如散熱器支承橫梁、上邊梁等。轎車車身結構中常用鋼板的厚度為0.6～3毫米，大多數外板用材厚度一般用0.6～0.8毫米，內板用材厚度一般用1.0～1.8毫米，加強板用材厚度一般用2.0～2.5毫米。

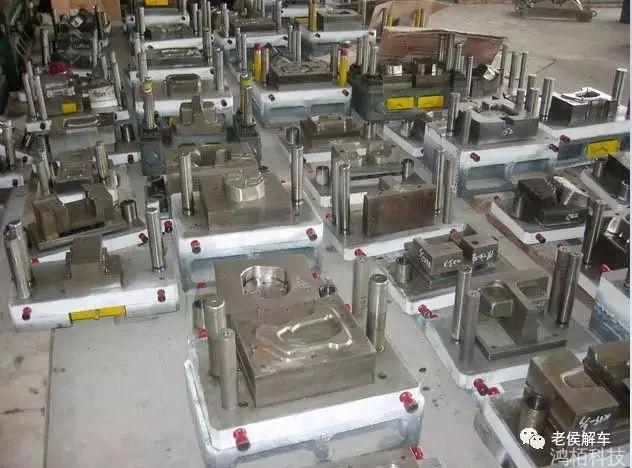

沖壓模具

在現代工業生產中，模具是生產各種工業產品的重要工藝裝備，它以其特定的形狀通過一定的方式使原材料成型。汽車工業，在各種類型的汽車中，平均一個車型需要沖壓模具2000套左右，其中大中型覆蓋件模具近300套。模具已成為當代工業生產的重要手段和工藝發展方向之一?，F(xiàn)代工業產品的品種發展和生產效益的提高，在很大程度上取決于模具的發展和技術水平。目前，模具已成為衡量一個國家制造水平的重要標志之一。

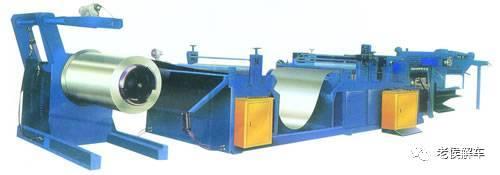

沖壓設備

目前國內生產的用于轎車大型覆蓋件制造的大型沖壓線已經達到了當代國際先進水平。為滿足自動化沖壓生產線的需要，國內知名壓力機生產企業進行了高性能單機連線壓力機的研制生產。先后研制了具有大噸位、大行程、大臺面，以及大噸位氣墊、機械手自動上下料系統、全自動換模系統和功能完善的觸摸屏監控系統，生產速度快、精度高的沖壓設備。這些單機連線設備已先后裝備了國內大型汽車制造企業的多條大型自動化沖壓生產線，并正在向更多的汽車廠和國外公司擴展，充分滿足了汽車快速、高精度及高效的生產要求。

2焊裝工藝

沖壓好的車身板件局部加熱或同時加熱、加壓而接合在一起形成車身總成。在汽車車身制造中應用最廣的 是點焊。點焊適于焊接薄鋼板，操作時，兩個電極向兩 塊鋼板加壓力使之貼合并同時使貼合點通電流加熱熔化 從而牢固接合。焊好整個轎車車身，通常需要幾千個焊 點。焊點的強度要求很高，每個焊點可承受5kN的拉 力，甚至將鋼板撕裂，仍不能將焊點部位分離。另外也 大量的采用鉚接的方式加工車身。

焊裝常用焊接方法：

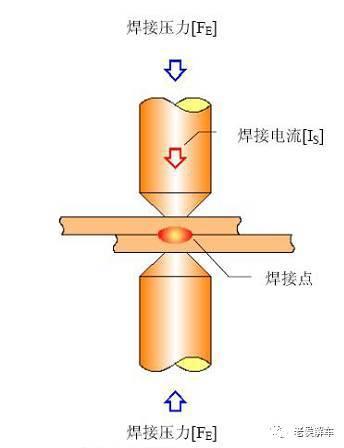

（1）點焊：主要用于車身總成、地板、車門、側圍、后圍、前橋和小零部件等的焊接。（隸屬于電阻焊）

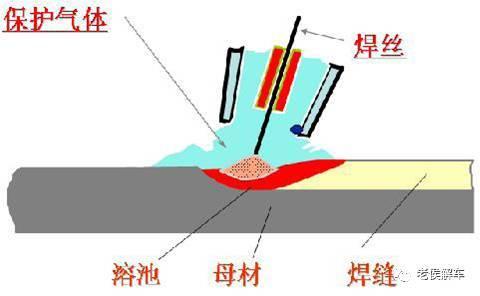

（2）CO2保護焊：用于車廂、后橋、車架、減振器閥桿、橫梁、后橋殼管、傳動軸、液壓缸和千斤頂?shù)鹊暮附?。（隸屬于電弧焊）

（3）凸焊：用于螺母、承面螺栓的焊接。（隸屬于電阻焊）

（4）螺柱焊：用于端面螺柱的焊接。 （隸屬于電弧焊）

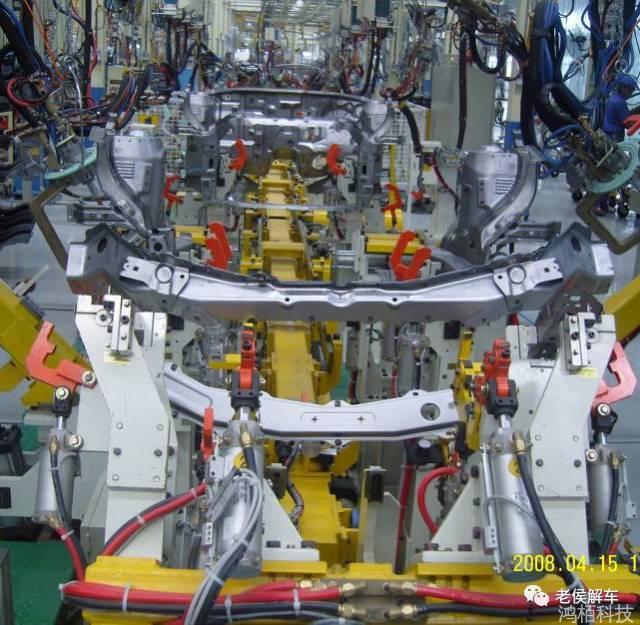

大型汽車焊裝線夾具

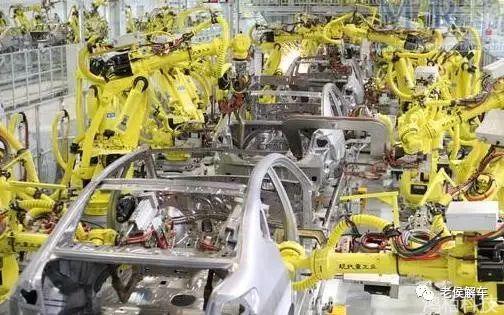

主要焊接設備：機器人焊機

3涂裝工藝

涂裝對于汽車制造來講有兩個重要作用，第一是對汽車防 腐蝕，第二是給汽車增加美觀。

涂裝工藝過程比較復雜， 技術要求比較高。主要有以下工序：漆前預處理和底漆、 噴漆工藝、烘干工藝等，整個過程需要大量的化學試劑處 理和精細的工藝參數控制，對油漆材料以及各項加工設備 的要求較高。

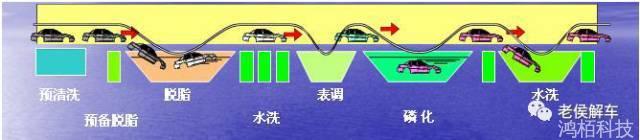

前處理工藝流程

前處理工藝作用： 無雜質 無油污 有一層完好的磷化膜 增加電泳漆與車身金屬材料表面的附著力 增強車身的抗腐蝕性 提供一定的電阻

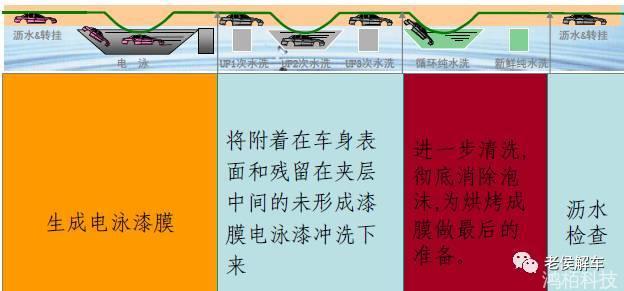

陰極電泳工藝流程

電泳漆層的作用

1. 增加中涂漆的附著力
2. 增強車身的抗腐蝕性
3. 對車身內腔和夾層進行防腐處理

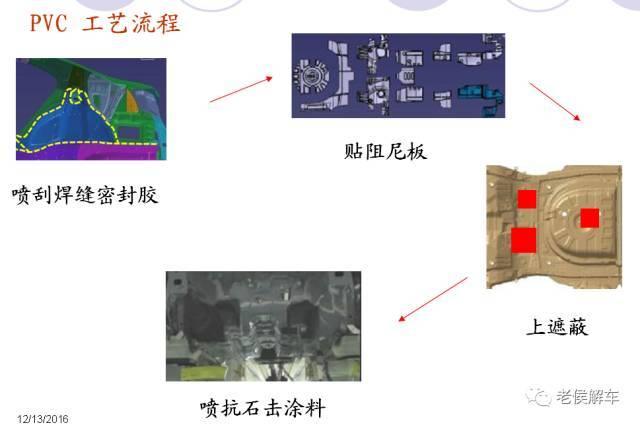

PVC 工藝流程

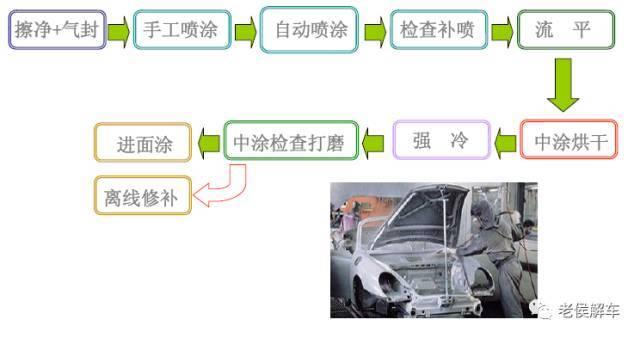

中涂工藝流程

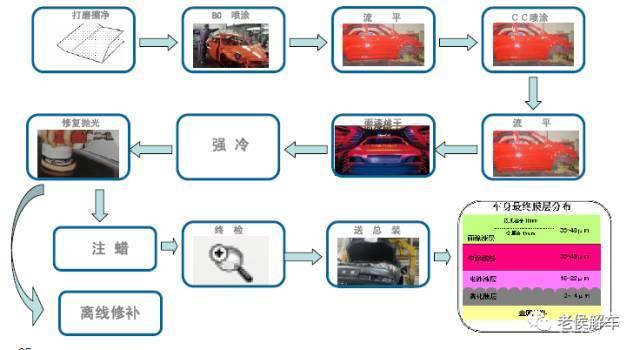

面涂工藝流程

4總裝工藝

總裝就是將車身、發動機、變速器、儀表板、車燈、車門等構成整輛車的各零件裝配起來生產出整車的過程。

一般的總裝車間主要有四大模塊，即前圍裝配模塊、儀表板裝配模塊、車燈裝配模塊、底盤裝配模塊。經過各模塊裝配和各零部件的安裝后再經過車輪定位、車燈視野檢測等檢驗調整后整輛車就可以下線了。

汽車總裝生產線

汽車制造總裝機械化生產線系統包括整車裝配線（工藝 鏈,由多臺電動機驅動）、車身輸送線、儲備線、升降機等。 汽車裝配線一般是由輸送 設備空中懸掛和地面）和專業 設備（如舉升、翻轉、壓裝、 加熱或冷卻、檢測、螺栓螺母 緊固設備等）構成的有機整體。

汽車總裝工藝流程

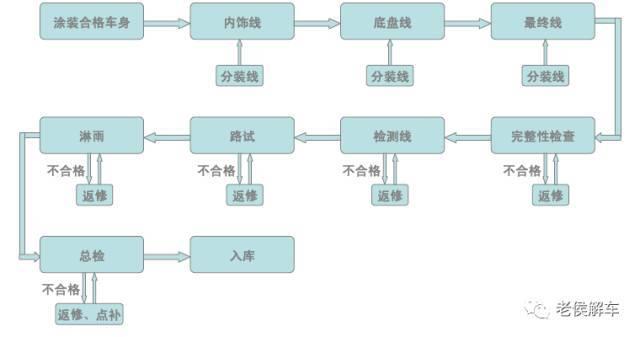

汽車總裝檢測流程
